液壓增壓閥工作原理

2021-08-11 17:27:33 liuxinde

液壓增壓閥<div id= ，液壓增壓器" title="液壓增壓閥

，液壓增壓器">

液壓增壓閥又稱油壓增壓器、連續自動增壓器

、往復增壓器
、液壓增壓器
、液壓放大器等

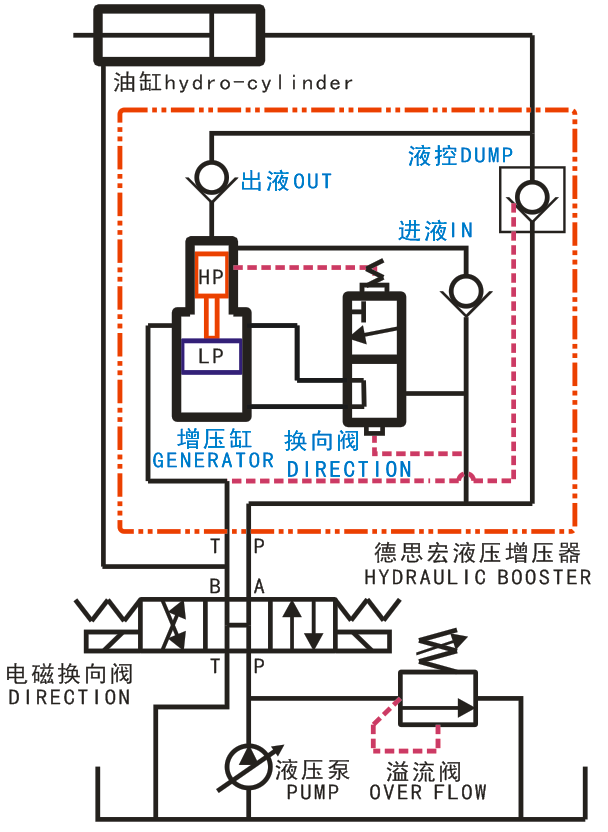

，工作原理如上圖所示：

    液壓增壓閥本質上就是自動化增壓缸

。

液壓增壓閥為虛線框內所有零件，包含低壓活塞LP

，高壓活塞HP
，液控?fù)Q向閥，進液單向閥
，出液單向閥，液控單向閥
，外部殼體
。

當電磁換向閥換向到右位時候

，低壓系統供油至液壓增壓器P口，低壓液壓油經過進液單向閥
，到達高壓活塞HP頂部
，推動高
、低壓活塞向下運動
；

當高壓活塞HP到達下止點位置時候

，液控?fù)Q向閥先導控制口上腔與低壓液壓油接通
，由于先導控制口上腔面積比下腔大
，液控?fù)Q向閥將往下移動
，實現自動換向
。

液控?fù)Q向閥換向后

，低壓液壓油從P口進入，經過液控?fù)Q向閥
，到達低壓活塞LP底部
，推動高壓活塞HP向上運動，壓縮高壓活塞HP頂部液柱
，這時
，進液單向閥將關閉
，出液單向閥打開，輸出高壓液壓油
。

當高壓活塞HP到達上止點位置時候

，液控?fù)Q向閥先導控制口上腔將與回油接通
，先導控制口下腔的壓力油將推動換向閥往上移動，再次換向到圖上所示位置
。

如此往復

，實現連續增壓。

當電磁換向閥換向到中位時候

，液壓增壓器自動保壓
。

當電磁換向閥換向到左位時候

，低壓系統供油至液壓增壓閥T口
，頂開內部液控單向閥
，同時也供油至負載油缸有桿腔，推動油缸回程
。
